Oke untuk kali ini admin akan membagikan pengetahuan tentang macam-macam alat ukur yang digunakan oleh teknisi dari PLN. Serta pengetahuan untuk para mahasiswa Teknik tepatnya Teknik Elektro yang selalu berurusan dengan alat ukur listrik ini.
Apa itu alat ukur ???
Apa fungsi alat ukur ??
Oleh sebab itu, admin akan menjelaskan tentang pengertian alat ukur terlebih dahulu.
Selamat Membaca ^_^
=> Pengertian Alat Ukur
Alat ukur listrik adalah suatu alat atau perangkat yang digunakan untuk mengukur besaran listrik yang mengalir seperti hambatan listrik (R), kuat arus listrik (I), beda potensial listrik (V), daya listrik (P), dan lain-lainnya. Alat ukur listrik terbagi menjadi dua jenis yaitu "Alat Ukur Analog" dan "Alat Ukur Digital".
Alat ukur analog merupakan alat ukur generasi awal dan sampai saat ini masih digunakan. Bagiannya banyak komponen listrik dan mekanik yang saling berhubungan. Sedangkan Alat ukur digital saat sekarang banyak dipakai dengan berbagai kelebihannya, murah, mudah dioperasikan, dan praktis.
=> Macam - Macam Alat Ukur Listrik dan Fungsinya
1. Amperemeter
Amperemeter ialah alat yang digunakan untuk mengukur kuat arus listrik baik untuk arus DC maupun AC yang terdapat dalam rangkaian tertutup. Amperemeter biasa dipasang berderet dengan elemen listrik. Jika Anda akan mengukur arus yang mengalir pada sebuah penghantar dengan memakai Amperemeter maka wajib Anda pasang secara seri dengan cara memotong penghantar agar arus mengalir melalui Amperemeter.
2. Voltmeter
Voltmeter ialah alat yang digunakan untuk mengukur besar tegangan listrik pada sebuah rangkaian listrik tertutup. Voltmeter disusun secara paralel terhadap letak komponen yang diukur dalam rangkaian. Alat ini terdiri dari tiga buah lempengan tembaga yang terpasang pada sebuah bakelite yang dirangkai dalam sebuah tabung kaca atau plastik. Lempengan luar berfungsi sebagai Anode sedangkan yang di tengah sebagai Katode. Pada Umumnya tabung tersebut berukuran 15 cm x 10 cm.
3. Ohm meter
Ohm meter ialah alat yang digunakan untuk mengukur hambatan listrik pada rangkaian tertutup atau daya untuk menahan mengalirnya arus listik pada sebuah konduktor. Besarnya satuan hambatan yang diukur oleh alat ini dinyatakan dalam ohm. Alat Ohm meter ini menggunakan galvanometer untuk mengukur besarnya arus listrik yang lewat atau mengalir pada sebuah hambatan listrik (R) , yang kemudian dikalibrasikan ke satuan ohm.
4. Wattmeter
Wattmeter ialah alat yang digunakan untuk mengukur power listrik (atau rate suplai energi listrik) dalam satuan watt untuk rangkaian atau sirkuit apapun
5. Multimeter
Multimeter ialah alat yang digunakan untuk mengukur listrik tegangan (Voltmeter), hambatan listrik (Ohm meter), juga arus listrik (Ampere).
Multimeter Analog
 |

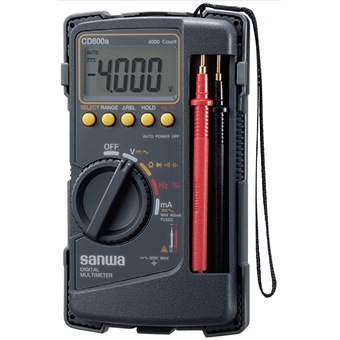

| Multimeter Digital |
Terdapat dua jenis multimeter , yaitu multimeter digital atau DMM (Digital Multi Meter) , dan multimeter analog. Kelebihan dari multimeter digital daripada multimeter analog adalah tingkat ketelitian lebih tinggi dalam pengukuran. Namun, dari kedua jenis multimeter tersebut dapat mengukur listrik AC maupun DC.
6. Megger
Megger berfungsi sebagai pengukur tahanan isolasi dari alat - alat listrik maupun instalasi - instalasi. Output dari alat ukur ini umumnya merupakan tegangan tinggi arus searah. Megger ini sering digunakan petugas dalam mengukur tahanan isolasi antara lain untuk:
a. Kabel instalasi pada rumah-rumah atau bangunan.
b. Kabel tegangan tinggi dan rendah
c. Transformator.
7. Oscilloscope (Osiloskop)
Osioloskop ialah alat ukur yang dapat menunjukkan terhadap Anda 'gambaran atau bentuk' dari sinyal listrik dengan menunjukkan grafik dari tegangan terhadap waktu pada layarnya. Ini sama halnya dengan penggambaran pada layar televisi. Osioloskop terdiri dari tabung vacuum dengan sebuah katode ( electrode negative ) pada satu sisi yang menghasilkan pancaran elektron dan sebuah anode ( electrode positive ) untuk mempercepat gerakannya sehingga terdeteksi menuju layar tabung. Susunan ini disebut dengan Electrone Gun. Elektron - elektron disebut pancaran sinar katode karena mereka dibangkitkan oleh Cathode dan ini menyebabkan osioloskop disebut secara lengkap dengan Cathode Ray Oscilloscope atau CRO.
8. KWH Meter
9. Frekuensi Meter
Frekuensi meter digunakan untuk mengukur seberapa kuat frekuensi yang masuk ke beban atau suatu rangkaian. Frekuensi meter hanya dapat bekerja pada arus listrik AC (Alternating Current). Pada arus DC (Direct Current) tidak memiliki frekuensi, oleh sebab itu frekuensi meter tidak dapat bekerja pada arus DC. Frekuensi adalah banyaknya suatu gerakan persekon atau detik. Arus litrik AC merupakan arus yang berkedip - kedip namun karena kecepatan kedipan yang cepat tersebut tidak dapat terlihat dengan kasat mata.
Frekuensi meter biasanya terdapat pada sebuah panel tenaga bersama dengan Amperemeter dan Voltmeter. Karena pada sebuah rangkaian panel tenaga, arus, tegangan dan frekuensinya sangatlah diperhitungkan demi menjaga umur dari beban atau tenaga. Contohnya seperti motor listrik 3 Fhasa
Gambar diatas adalah gambar kumpulan alat ukur yang biasa terdapat pada sebuah panel Box tenaga terdapat tiga ampere meter untuk mengukur arus 3 fasa satu Frekuensi meter untuk mengukur frekuensi dan Volt untuk mengukur tegangan.
10. Fluxsi meter atau lux meter
Satu lagi alat yang bukan alat ukur listrik murni, namun alat ukur ini sangat penting bagi kamu yang merencanakan memasang instalasi rumah karena alat ukur ini berfungsi untuk mengukur intensitas cahaya pada suatu ruangan, sobat bisa mengatur seberapa watt lampu yang digunakan pada ruangan tertentu, penerangan cukup dan daya yang dikeluarkan mininimun, hal ini tentunya dapat menguntungkan pengguna rumah
11. Tang ampere
Tang Ampere sesuai dengan namanya alat ukur ini digunakan untuk mengukur arus, sama seperti ampere meter, namun perbedaannya adalah sobat dapat membawa tang ampere ini kemanapun. Penggunaan tang ampere yang lebih mudah membuat tang ampere sangat digemari oleh para teknisi, karena hanya dengan memasukan kabel berarus listrik kedalam lingkupan tang ampere dan hasilnya dapat terlihat, sehingga sangat mudah digunakan.
12. Termometer
Alat ini memang bukan alat ukur listrik namun sekali lagi saya jelaskan bahwa alat ukur satu ini sangatlah penting bagi sobat yang ingin belajar memasang instalasi listrik sendiri, karena dengan termometer sobat dapat mengetahui seberapa panas penghantar yang sobat gunakan nanti. Selain itu Termometer dapat difungsikan juga sebagai pemeriksa kenormalan pada alat listrik berbasis pendingin dan pemanas seperti frezze atau dispenser. Adapun thermostat sebagai alat penghubung dan pemutus arus listrik yang biasa digunakan pada elektro motor pada kipas angin, dan pompa air
13. Taco meter
Alat ukur ini sebenarnya tidaklah sesuai dengan materi kelistrikan karena alat ini digunakan untuk mengukur seberapa cepat putaran yang diperoleh oleh suatu benda. Namun banyak sekali anak kelistrikan, khususnya yang sedang mempelajari kinerja motor listrik yang menggunakan Taco meter untuk mengukur seberapa cepat kecepatan motor listrik dan seberapa efisienkah daya yang dikeluarkan. Hitungan pada alat ukur ini menggunakan RPM.
14. Avo meter
Avometer adalah alat ukur kombinasi dari 3 alat ukur yang sangat penting bagi seorang teknisi listrik yaitu Ampere, Volt, dan Ohm meter. Avometer adalah alat ukur yang sangat umum digunakan oleh para ahli karena selain dengan keunggulannya mencakup banyak fungsi, namun harganya yang murah dan barang yang mudah dibawa adalah keunggulan lain dari Avometer.
15. Generator fungsi
Fungsi alat ukur ini adalah sebagai sumber pemicu yang diperlukan dan merupakan bagaian dari peralatan uji coba elektronik yang digunakan untuk menciptakan gelombang. Generator fungsi analog umumnya menghasilkan gelombang segitiga sebagai dasar dari semua outputnya. Segitiga ini dihasilkan oleh kapasitor yang dimuat dan dilepas secara berulang-ulang dari sumber arus konstan.
 |
